气动脉冲直线筛是在直线振动筛的基础上，利用气动脉冲清网系统，是筛网发生高频跳动，高效清网不堵网（针对于不规则形、发潮、发粘、筛分精度高等），使物料向前作直线运动；物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。本类型振动筛具有耗能低、精度高、产量大、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。
一、气动脉冲直线筛工作原理:
气动脉冲直线筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，另一方面通过气动脉冲清网系统，自动清网（不堵网）、从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数325目，可筛分出7种不同粒度的物料。
二、气动脉冲直线筛的结构
气动脉冲直线筛主要由筛箱、气动脉冲系统、筛网、振动电机、电机台座、减振弹簧、支架组成。
1、筛箱：由数张厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、气脉冲动系统：气动专用网架、换能器、气动控制器、气动连接线、空压机等五部分组成
3、筛网：用复合国家标准的不锈钢筛网。
4、振动电机使用与维修方法祥见振动电机使用说明书。
5、电机台座：标准型（电机安装在筛箱下方的）筛机的电机台座是可以移动的，使用前连接螺钉必须拧紧，特别是新筛机试 用前三天必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面。
7、支架：由槽钢组成，支撑着振动筛主体。安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行。

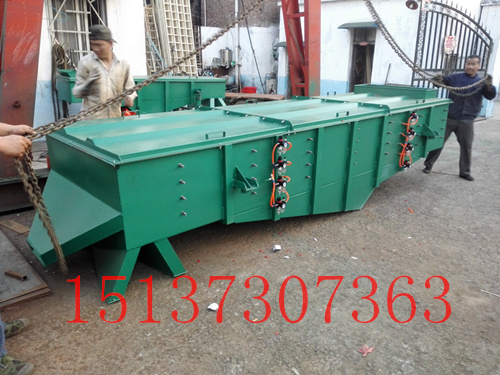

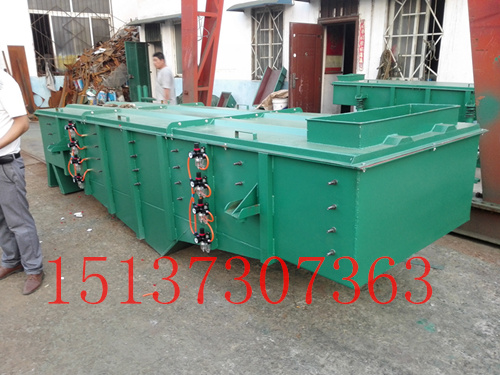

三、气动振动筛外形图：
四、气动振动筛特点：
用筛分通过率表示，一般情况下比不加气动的振动筛增加通过率80%—400% 。
（1） 减少或不产生清网时间；
（2） 不产生弹跳球等辅助物对粉体的污染；
（3） 针对于不规则形、粘附、潮湿和要求筛分精度比较高的物料，不堵网，减少筛上物；
（4） 减少筛分次数；
（5） 设备成本低于超声波振动筛；
（6） 比超声波筛子应用更广泛，同时适用于高粘度高精度的液体过滤。
五、适用行业：
（1） 化学粉末：颜料、粉末涂料、TMTD、Vc、润滑剂、瓷釉粉末、石墨、磨粉、碳粉；
（2） 金属粉：铁粉、铜粉、钛粉、合金粉、不锈钢粉、钨粉、碳化钨、氧化钛、镍粉；
（3） 食用粉末：甜味剂、单甘脂、糖、香料、淀粉、色素；
（4） 矿粉：高铝土、铁矿、磷矿等
（5） 磨料：碳化硅、硅微粉、玻璃微珠、刚玉；
（6） 其他粉末：激光粉、电池材料、化妆品粉末、磁性材料、轻质碳酸钙、新材料；
（7） 高粘度高精度液体过滤。

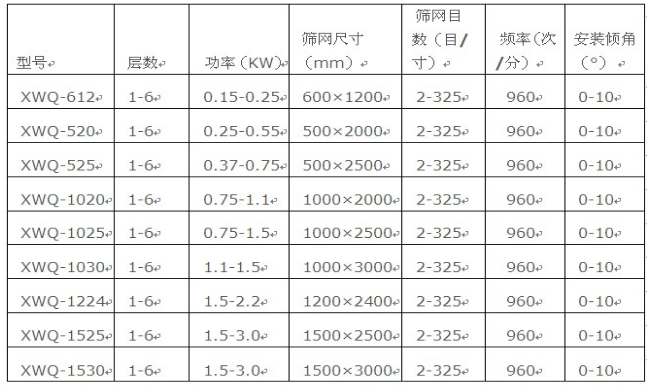

六、技术参数：
★本厂可根据用户需要而设计制造特殊型号规格的筛机。
★本厂对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归本厂所有。
